近年、集積回路、ディスプレイパネル、航空宇宙、精密機器などの製造分野では、継続的なアップグレードが行われています。一方、5G 通信、人工知能、新エネルギー車などの新興分野の台頭が加速し、精密製造製品に対する市場需要の爆発的な成長を促進しています。-この傾向により、製造技術の継続的な反復と画期的な進歩が推進され、業界のボトルネックを打破できる最先端技術の波が生まれています。{4}}その中でも、フェムト秒レーザー直接書き込み (FsLDW) はその代表的な例として際立っています。これは精密製造の物理的限界を押し広げるだけでなく、オプトエレクトロニクス デバイス、スマート センシング、その他の分野で技術革命を引き起こし、ハイエンド製造の進歩を推進する「最終兵器」として浮上しています。-
01 フェムト秒レーザー直描技術とは一体何ですか？
「フェムト秒レーザー」は、フェムト秒（1fs=10⁻¹5 秒）単位で測定される超短パルス レーザーです。-この特性により、物理レベルでの奇跡的な加工が可能になります。レーザー パルスは、終了する前に材料内にエネルギーを蓄積します。これは、熱が周囲の領域に拡散する時間がなく、顕微鏡スケールでの「冷間加工」を達成することを意味します。-材料は直接イオン化、蒸発、または相転移を起こしますが、周囲の領域は実質的に影響を受けません。

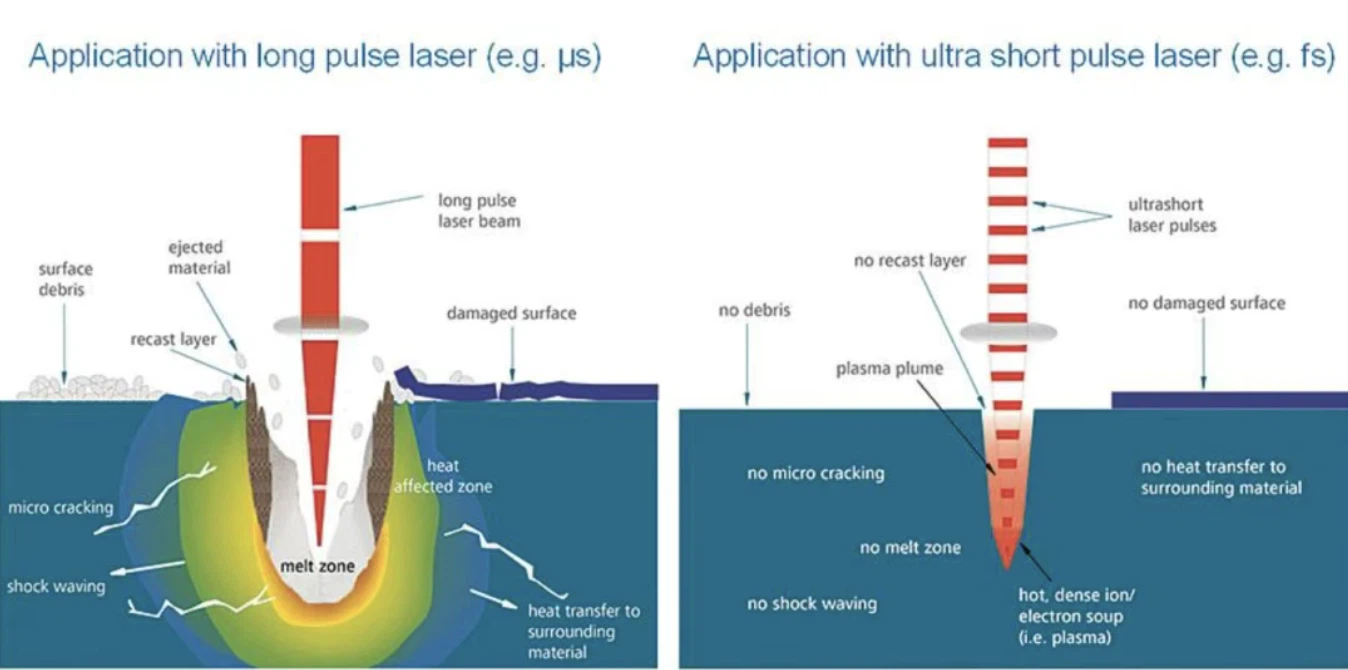

図 1: 長パルス レーザーと短パルス レーザーの処理メカニズムの比較-
従来のナノ秒またはピコ秒レーザーと比較して、この特性により、熱の影響によって引き起こされる精度の制限が根本的に排除されます。最も鋭利な刃のように動作し、余分な熱を発生させることなく正確な切開を行います。
「直接書き込み」は加工方法のカテゴリに分類されます。-マスクを必要とせず、レーザー ビームは精密な「光学ペン」のように機能し、材料の内部または表面に 3 次元の微細構造を直接彫刻します。-
簡単に言うと、フェムト秒レーザー直接書き込み技術は、材料と相互作用するフェムト秒-レベルの超短パルス レーザーを利用して、マイクロ-スケールで複雑な 3 次元構造を直接「書き込む」高度な製造方法です。-
02 主要な利点: なぜ精密製造の「最終兵器」なのか?
「寸法の制約」の打破: 「2D」から「真の 3D」への飛躍
従来の製造技術は、多くの場合、二次元の処理能力に限定されているか、-二次元および半次元の処理能力が限定されています。-フェムト秒レーザー直接描画技術は、表面を貫通することで真の三次元加工を実現します。{6}}
鍵は「直接書き込み」という用語にあります。{0}これは、マスクや後続のプロセスが必要ないことを意味します。透明または半透明のマテリアル内での直接 3D 構造処理が可能になります。材料内のレーザー焦点の走査経路を制御することで、複雑な 3D フォトニック導波路、マイクロ流体チャネル、および 3 次元光学コンポーネントを構築でき、3D フォトニック統合や微小電気機械システム (MEMS) などの分野に独自の製造機能を提供します。-
精度の壁を打ち破る: 低ダメージ処理によるナノスケール製造-
フェムト秒レーザーの超{0}}短いパルス幅と超-高いピークパワーにより、非線形吸収（例: 2 光子吸収）による回折-限界以下の加工精度が可能になり、サブ-ミクロンまたはナノスケールの分解能を実現します。これにより、マイクロ光学部品やフォトニック デバイスの高精度の要求を満たします。{9}}{10}}
さらに、フェムト秒レーザーと材料間の相互作用時間が非常に短いため、熱の影響が最小限に抑えられ、熱の影響を受けるゾーンが事実上排除されます。{0}}これにより、従来の加工方法における熱の影響によって引き起こされる材料の変形や亀裂などの問題が回避され、特に熱に弱い材料 (生体組織、ポリマーなど) に適しています。-。これにより、高精度、低ダメージの処理が可能になります。-
マテリアルの境界を拡大：複数の分野にわたるコアニーズに対応
フェムト秒レーザー加工は優れた互換性を示し、金属、ガラス、セラミックス、半導体、ポリマー、さまざまな生体材料の精密加工を可能にします。フェムト秒レーザー照射下で、さまざまな材料が異なる物理的メカニズム (アブレーション、改質、重合など) を通じて構造処理を受け、業界を超えた用途に柔軟性をもたらします。-。
「加工効率」を高めて量産ニーズに応える
フェムト秒レーザー直接描画技術は高い処理効率を実現し、大量生産要件を満たす複雑な 3D 構造の迅速な製造を可能にします。
03 実践的な応用: 複数の業界に力を与える多面的な導入-
フェムト秒レーザー直接書き込み技術は、複数の重要な領域に浸透し、コア コンポーネントの「製造の基礎」となっています。
半導体産業
チップのパッケージング中、デバイスの相互接続を可能にするために、垂直相互接続構造 (TSV、TGV など) をチップとウェーハの間に製造する必要があります。従来のエッチング方法と比較して、フェムト秒レーザー直接描画ではウェットエッチングや洗浄などの複雑なプロセスが不要となり、加工効率が大幅に向上します。スルーホールの側壁の粗さが低いため、相互接続抵抗が効果的に低減され、半導体のヘテロジニアス集積と高密度パッケージングに効率的なソリューションが提供されます。-
光学用途
フェムト秒レーザーを使用すると、ガラスや結晶内に回折格子、導波路、方向性結合器、ビームスプリッター、集積フォトニックデバイスを直接書き込むことができます。また、ポリマー材料でマイクロレンズ、フォトニック結晶、メタマテリアルも製造します。これにより、光通信、量子コンピューティング、光センシングのコアコンポーネントのサポートが提供され、フォトニクス技術の高密度化と低損失化が推進されます。
バイオメディカル分野
生物医学では、フェムト秒レーザー直接書き込みにより、わずか数平方センチメートルのチップ上にマイクロメートル スケールのチャネルを{0}彫刻する-マイクロ流体チップの製造が可能になります。これにより、免疫学的分析、遺伝子配列決定、その他の実験アプリケーションの小型化と処理の高速化が実現され、検出時間が大幅に短縮されます。さらに、フェムト秒レーザーは、フォトポリマー材料内に生体適合性の 3D 細胞足場を作成して、細胞の挙動、組織再生、その他の生理学的プロセスを観察することができます。
先進的な製造業
高度な製造において、この技術はマイクロ/ナノ金型やメタマテリアル構造を加工し、精密機器や航空宇宙機器のコアコンポーネントを供給します。
高度な製造技術として、フェムト秒レーザー直接書き込みは、現在の用途をはるかに超えた価値を持っています。業界がインテリジェントで精度重視のカスタマイズされた製造に移行する中、このテクノロジーは高性能、高精度の処理に対する現在の市場の需要を満たすだけでなく、関連製品の小型化、統合、インテリジェンスの向上を推進します。-
将来的には、このテクノロジーが人工知能などの最先端の分野と融合し、よりスマートで効率的、かつ正確な製造機能が可能になるでしょう。{0}
